Оборудование снято с производства в МАРТЕ 2015 г.

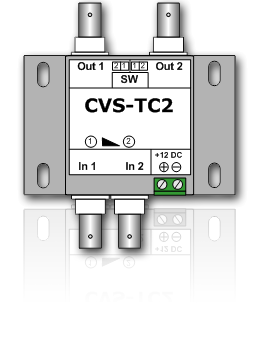

CVS-TC2 - двухканальный усилитель-корректор - передатчик


Предназначен для согласования удаленных (до 600м) коммутаторов MS 6x2, MS 12x2, EMS 24x8 подключённых к платам оцифровки видео посредством кабеля UTP (витая пара) и пассивных приёмопередатчиков.

Имеет два независимых канала и устанавливается рядом с коммутатором.

Каждый канал обеспечивает предкоррекцию видеосигнала по НЧ до +9 дБ и ВЧ до +14 дБ, что позволяет получить высококачественные изображения с запасом по соотношению сигнал-шум до +20 дБ (в 10 раз).

Регулировки:

  • усиление -плавно,
  • частота – 4 ступени.

Дополнительно требуется блок питания DC 10÷20В 100 мА (в состав комплекта не входит).

Технический паспорт, гарантийный талон и краткая инструкция по установке находится здесь.





CVS-RC2 - двухканальный усилитель-корректор - приёмник


Предназначен для:

  • компенсации потерь (до 6 дБ по НЧ и до 18 дБ по ВЧ) на коаксиальном кабеле (РК 75-3,7-35/36Ф - аналог RG-59) на расстояниях до 1 км,
  • увеличения расстояния до удаленных коммутаторов MS 6x2, MS 12x2, EMS 24x8 подключённых к платам оцифровки посредством кабеля UTP (витая пара) и пассивных приёмо-передатчиков до 900 м (совместно с CVS-TC2). Суммарная компенсация потерь в этом случае достигает величины более +40 дБ.
Имеет два независимых канала и устанавливается рядом с компьютером.

Регулировки:

  • усиление -плавно,
  • частота – 4 ступени.

Дополнительно требуется блок питания DC 8÷16В 150 мА (в состав комплекта не входит).

Технический паспорт, гарантийный талон и краткая инструкция по установке находится здесь.

Руководство пользователя по настройке оборудования находится здесь.

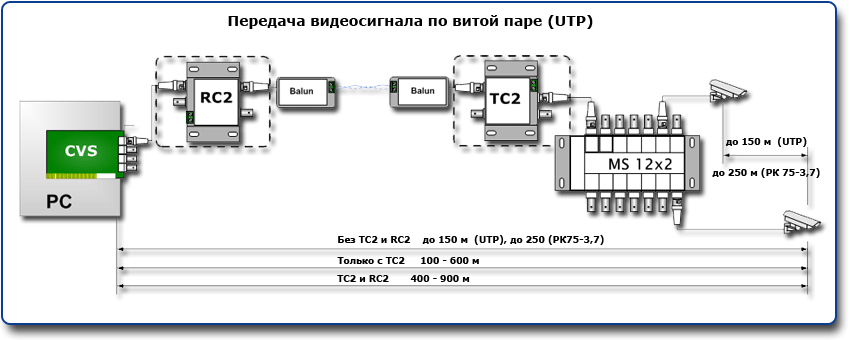

Типовые схемы подключения
