Оборудование снято с производства в МАРТЕ 2015 г.


CVS-T / CVS-R (базовый вариант)

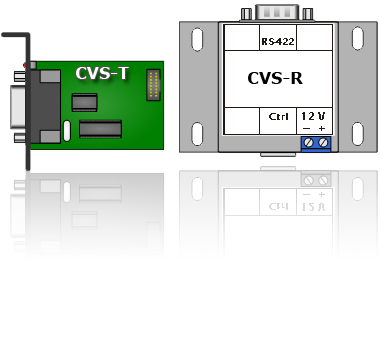

Передатчик CVS-T (Transmitter) и приёмник CVS-R (Receiver) команд управления.

Устройство CVS-T осуществляет преобразование сигналов управления матричным коммутатором, поступающих с платы оцифровки видео, в протокол RS-422 и передачи их по витой паре к приёмнику на расстояние до 2000 м.

Подключается к плате Соло или Аккорд-4 / Аккорд-4Е посредством шлейфа, который входит в комплект поставки. Питание устройства осуществляется от платы оцифровки видео.

Устройство CVS-R осуществляет преобразование сигналов из протокола RS-422 в сигналы управления матричным коммутатором, поступающих по витой паре от передатчика.

Подключается к коммутатору посредством кабеля управления, который входит в комплект поставки.

Блок передатчика CVS-T из базового комплекта выпускается в бескорпусном исполнении и устанавливается в компьютер в свободный слот.

Блок приёмника CVS-R выполнен в металлическом корпусе, и может быть закреплен как на DIN-рейку, так и на любую поверхность.

Для устройства CVS-R дополнительно требуется блок питания DC +12В 100 мА.

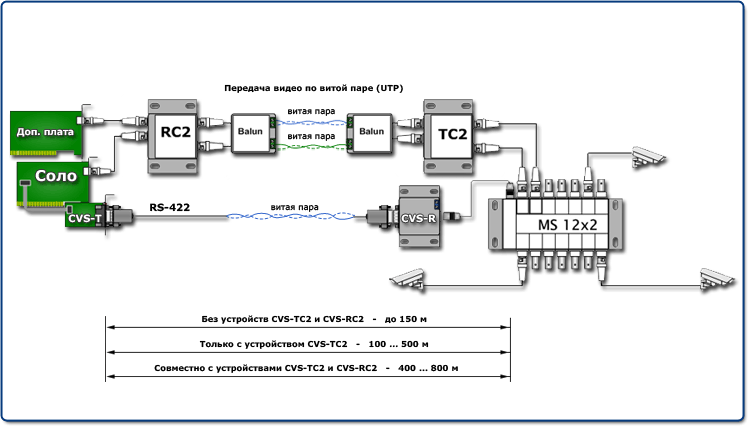

Комплект приёмник/передатчик команд управления может быть использован в составе систем с удалённым размещением коммутаторов моделей CVS 12x2.

Загрузить актуальное программное обеспечение для работы CVSCenter или Руководство пользователя системы можно со страницы Центра загрузки.
