Оборудование снято с производства в МАРТЕ 2015 г.


CVS-Tu / CVS-Ru (базовый вариант)

Передатчик CVS-Tu (Transmitter) и приёмник CVS-Ru (Receiver) команд управления.

Устройство CVS-Tu осуществляет преобразование сигналов управления матричным коммутатором EMS, поступающих с платы оцифровки видео, в протокол RS-422 и передачи их по витой паре к приёмнику на расстояние до 2000 м.

Подключается к плате Соло или Аккорд-4 / Аккорд-4Е посредством шлейфа, который входит в комплект поставки. Питание устройства осуществляется от платы оцифровки видео.

Устройство CVS-Ru осуществляет преобразование сигналов из протокола RS-422 в сигналы управления матричным коммутатором EMS, поступающих по витой паре от передатчика.

Подключается к коммутатору посредством кабеля управления, который входит в комплект поставки.

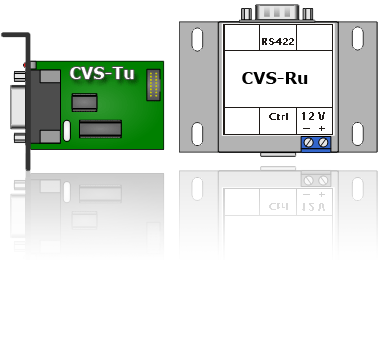

Блок передатчика CVS-Tu из базового комплекта выпускается в бескорпусном исполнении и устанавливается в компьютер в свободный слот.

Блок приёмника CVS-Ru выполнен в металлическом корпусе, и может быть закреплен как на DIN-рейку, так и на любую поверхность.

Для устройства CVS-Ru дополнительно требуется блок питания DC +12В 100 мА.

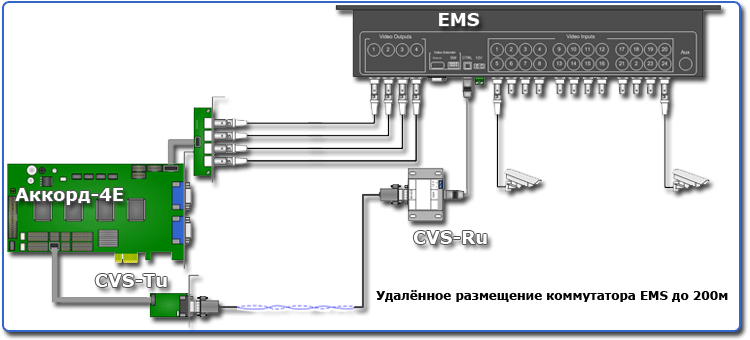

Комплект приёмник/передатчик команд управления может быть использован в составе систем с удалённым размещением коммутаторов моделей CVS 16x8, CVS 16x8E CVS 24x8, CVS 24x8E

Загрузить актуальное программное обеспечение для работы CVSCenter или Руководство пользователя системы можно со страницы Центра загрузки.
