Продукция    Камера АвтоБЛИЦ

ВНИМАНИЕ !!!

Камеры не производятся.
Техническая поддержка осуществляется в полном объёме в течении всего срока гарантийных обязательств.

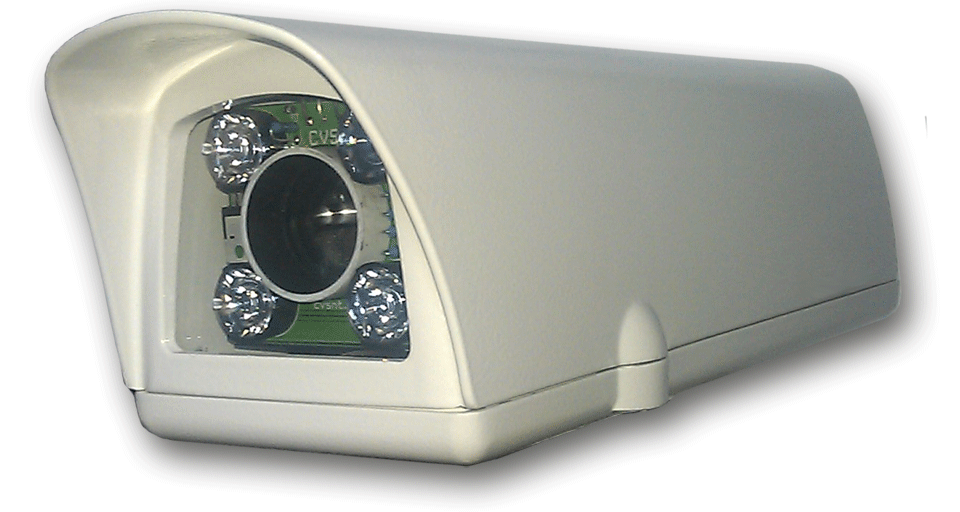

Всепогодная камера для считывания автомобильных номеров.

Главная особенность новой модификации АвтоБЛИЦ-3 - возможность удаленной настройки параметров камеры, фокусного расстояния объектива и резкости, режимов работы осветителя.

Патент - Устройство распознавания автомобильных регистрационных знаков.

Камера АвтоБЛИЦ предназначена для круглосуточного считывания автомобильных номеров без дополнительного освещения зоны проезда автомобиля при любых погодных условиях и любых условиях внешней естественной освещенности* (солнце позади камеры, встречное солнце, свет от автомобильных фар, блики и пр.).

Область применения камеры:
  • контроль дорожного движения,
  • въезд/выезд на парковки,
  • контрольно-пропускные пункты.
Конкурентные преимущества камер АвтоБЛИЦ:
  • не требуют дополнительного освещения зоны проезда автомобиля,
  • высокая вероятность правильного распознавания номера,
  • подавление встречной засветки *,
  • возможность удаленной настройки параметров камеры, объектива и осветителя,
  • большое расстояние до зоны определения номера (до 60 м от камеры),
  • высокая надежность встроенных осветителей,
  • низкое энергопотребление,
  • конкурентная цена.
Подавление внешней засветки (солнечные блики, свет фар и т.д.) в сотни и тысячи раз обеспечивается благодаря синхронной работе электронного затвора камеры и встроенной в корпус камеры фронтальной светодиодной импульсной подсветки с крайне короткими импульсами (вплоть до 1/100000 сек). Объектив камеры и сменные линзы встроенных осветителей (8 ° либо 28 °) позволяют считывать автомобильные номера на расстояниях от 8 м до 60 м. Параметры камеры и интенсивность подсветки задаются дистанционно.

Среднюю мощность каждого из светодиодов в камере АвтоБЛИЦ в режиме определения номеров удалось снизить до 3 мВт. Средняя освещенность номерной пластины на расстоянии 20 м составляет при этом всего 0.05 лк. Такую освещенность создают четыре лампочки накаливания мощностью по 5 Вт. Ни о каком слепящем воздействии на водителя видимого света встроенных в АвтоБЛИЦ осветителей при этом говорить не приходится.

Всепогодные камеры АвтоБЛИЦ доступны в двух модификациях:
  1. АвтоБЛИЦ-3.8 - для работы систем распознавания автомобильных номеров в диапазоне от 15 до 60 м ( L = 15 ... 60 м ) установлена оптика осветителей 8 °.
  2. АвтоБЛИЦ-3.28 - для работы систем распознавания автомобильных номеров в диапазоне от 4 до 20 м ( L = 8 ... 20 м ) установлена оптика осветителей 28 °.
В комплект поставки АвтоБЛИЦ** входит:
  1. термокожух, в котором размещены:
    • цветная камера с трансфокатором,
    • плата осветителя (четыре светодиода видимого спектра),
    • микропроцессорный блок управления осветителем,
  2. преобразователь интерфейса USB-RS422 для удаленного управления режимами работы АвтоБЛИЦ,
  3. диск с программным обеспечением и руководством по настройке режимов работы,
  4. гарантийный талон – паспорт изделия.
Технические характеристики АвтоБЛИЦ-3 **:
  • Корпус всепогодный
    Температурный диапазон: -40 °C ... +50 °C (опционально до -55 °C)
    Электрическое питание: AC 220 В
    Потребляемая мощность: 20 Вт c нагревателем
    Габариты: 390х127х124 мм
    Степень защиты: IP 66
  • Камера: аналоговая цветная с OSD меню
    Матрица: 1/4"
    Интерфейс управления: RS-485, протокол Pelco-D
  • Объектив с трансфокатором
    Интерфейс управления: RS-485, протокол Pelco-D
  • Встроенный осветитель - импульсный (четыре светодиода белого света), синхронизированный с затвором камеры, интенсивность управляется по RS-485, протокол Pelco-D

    В зависимости от расстояния до зоны определения автомобильных номеров устанавливается соответствующая оптика осветителей:
    - либо линзы 28 ° ( L = 8 ... 20 м ),
    - либо линзы 8 ° ( L = 15 ... 60 м ).

  • Ширина зоны контроля: от 1 до 4 м
  • Частота анализа видеокадров: до 50 FPS

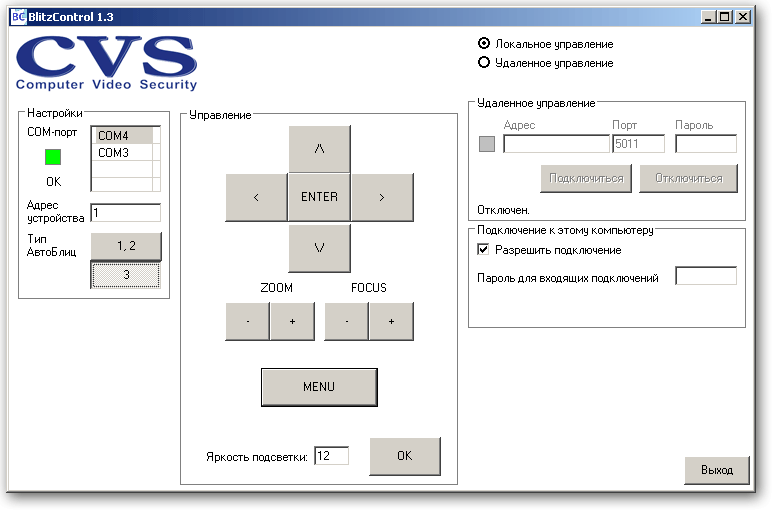

Параметры камеры, фокусное расстояние объектива и резкость, режимы работы осветителя могут изменяться пользователем в зависимости от места установки камеры на объекте при помощи специального программного обеспечения Blitz Control.

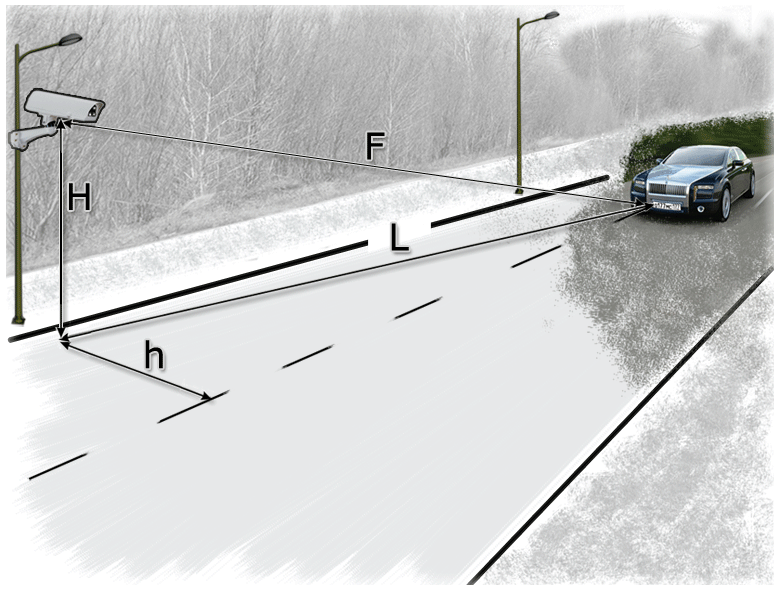

При оформлении заказа на камеры АвтоБЛИЦ-3 необходимо указать следующие параметры размещения камеры (см. рисунок):
  1. L - расстояние от опоры до пластины с номером (м) - обязательно указывать этот параметр
  2. H - высота установки камеры на опоре (м)
  3. h - расстояние от оси движения пластины с номером до опоры (м)

В соответствии с полученными данными будет проверена возможность работы системы распознавания автомобильных номеров и установлена соответствующая оптика осветителей:
- либо линзы 28 ° ( L = 8 ... 20 м ),
- либо линзы 8 ° ( L = 15 ... 60 м ).

Рекомендуется данные о размещении камеры проверить с помощью программы CVS Авто :: Калькулятор




Скриншоты окна работы системы CVS Авто с поста контроля ГИБДД на трассе Серпухов - Обнинск.


Цены на модельный ряд камер АвтоБЛИЦ представлены на странице сайта.


* - cчитывание автомобильных номеров при встречных засветках солнцем (солнце светит навстречу камере, номер темный) и прямых (солнце находится позади камеры, номер яркий), а также инверсных номеров при фронтальной подсветке автомобильного номера запатентован (патент № 2012148623).

** - Камеры моделей АвтоБЛИЦ Тип 1 и АвтоБЛИЦ Тип 2 сняты с производства в августе 2014 года по причине невозможности поставки комплектующих от партнёров-поставщиков. Гарантийные обязательства по указанным моделям будут осуществляться в полном объёме.
