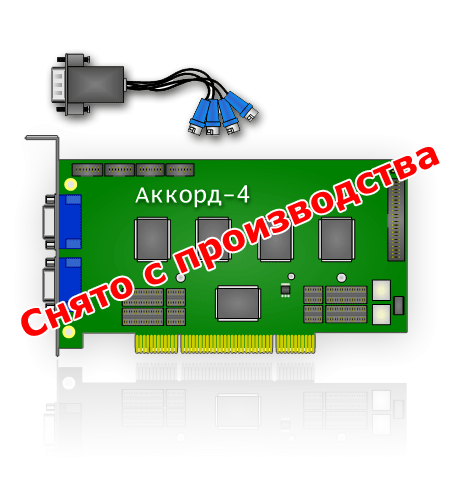

     Аккорд - 4


ВНИМАНИЕ !!!

Специальная цена - 20000 руб.





Телевизионная система охраны для подключения четырех камер.

Скорость оцифровки и записи видео для данной системы - 200 FPS при подключении 4 камер (50 FPS на каждую камеру - живое видео).

Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 768х576 пикселей без снижения скорости оцифровки).

Опционально в плату может быть установлено устройство автоматического контроля работоспособности компьютера - CVS WD+ (Watch Dog).

В компьютер может быть установлено несколько плат Аккорд-4 или других систем CVS.


В базовый комплект системы входят:
  • плата оцифровки видеоизображений, модель Аккорд.
  • ключ защиты программного обеспечения CVS-CHIP с лицензией Аккорд-4.
  • оптический диск с программным обеспечением и технической документацией.
  • комплект кабелей с BNC разъемами.

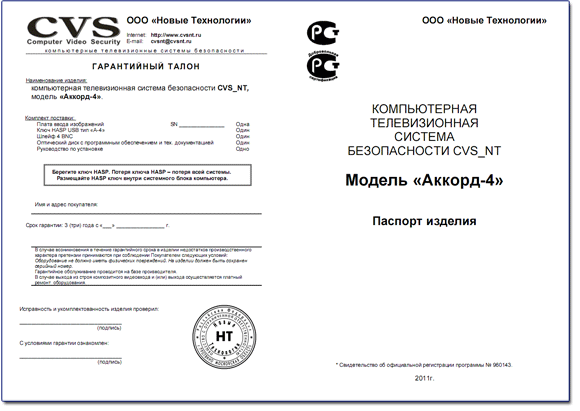

  • технический паспорт, гарантийный талон.
  • упаковочный комплект.
Технические параметры:

Входной видеосигнал 1V p-p
Входное сопротивление 75 Ом
Отношение Сигнал / Шум > 50dB
Полоса пропускания 50Гц ÷ 7МГц
Скорость переключения между каналами < 20мс
Количество видеоканалов 4
Подключение 1. BNC разъём - 4 шт.
Шина подключения PCI (33 Мгц, 32 бит)
Напряжение питания DC 5V
Потребляемая мощность 20W
Размеры платы 180 х 105 х 20 мм
Вес 180 гр.


Загрузить актуальное программное обеспечение CVSCenter и техническую документацию на системы CVS можно со страницы Центра загрузки.



Типовые схемы подключения

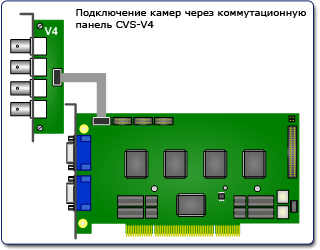

Камеры удалены на расстояние не более 200 м.



Данный вариант подключения также может быть использован для наблюдения за быстроизменяющимися событиями (технологические процессы, спортивные соревнования, для подключения PTZ камер), а также для создания рабочего места на КПП предприятия или паркингах совместно с системой автоматического распознавания государственных номеров транспортных средств CVS Авто.

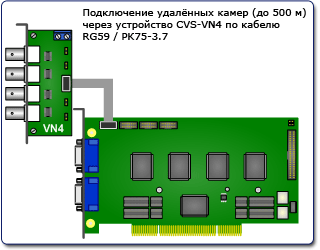

Камеры удалены на расстояние до 500 м.



Данный вариант подключения может быть использован, когда камеры удалены от компьютера на расстояние свыше 200м и сигнал проходит по коаксиальному кабелю РК75-3,7 или RG-59.
Нормализатор сигналов CVS VN4 обеспечивает компенсацию потерь от +3дБ до +9 дБ по НЧ.

Для подключения удалённых камер (от 500 до 900 м) может быть использован комплект приёмник-передатчик CVS TC2 / RC2.
