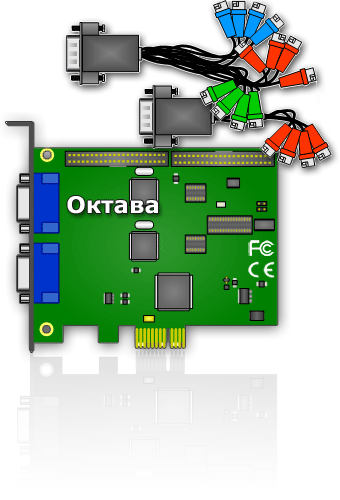

     Октава


ВНИМАНИЕ !!!

Специальная цена - 32000 руб.





Телевизионная система охраны для подключения восьми камер.

Скорость оцифровки, записи и отображение видео - 200 FPS на одну плату.
Разрешение изображения до 704х576 пикселей (D1) для каждой камеры настраивается индивидуально.

По сравнению с предыдущим поколением систем на базе АЦП Bt878 Октава имеет целый ряд новых функциональных возможностей:
  • 8 каналов живого видео (25 к/с) и звука
  • высокое разрешение в цвете - 530 ТВЛ, благодаря наличию
    - АЦП 10 бит
    - гребенчатого фильтра (4H)
    - двухмерного улучшения изображения (2D)
  • широкий диапазон входных амплитуд видеосигнала - полная компенсация потерь (до 20 дБ по ВЧ и НЧ) на "витой паре" - до 300м, коаксиальном кабеле - до 600м
  • до 32 * каналов живого видео (до 800 FPS, 704х576 пикселей) и звука на один компьютер **
  • малое энергопотребление
__________________________
* при установке в компьютер 4 плат Октава
** требуется правильно подобрать компьютер

В базовый комплект системы входят:
  • плата оцифровки видеоизображений, модель Октава.
  • ключ защиты программного обеспечения CVS-USBKey с лицензией.
  • оптический диск с программным обеспечением и технической документацией.

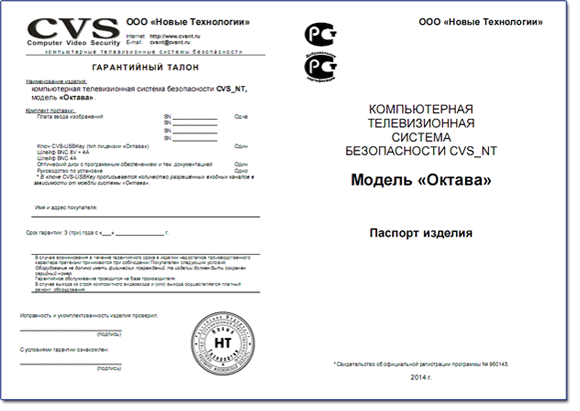

  • технический паспорт, гарантийный талон.
  • упаковочный комплект.
Опционально в плату может быть установлено устройство автоматического контроля работоспособности компьютера - CVS WD+ (Watch Dog).

Октава может быть установлена в один компьютер с другими системами CVS.

Технические параметры:

Шина подключения PCI Express x1
Входной видеосигнал 0.5 - 2 Vp-p
Входной аудиосигнал 1V
Входное сопротивление 75 Ом
Отношение Сигнал / Шум > 50dB
Полоса пропускания 50Гц ÷ 7МГц
Количество видеоканалов 8
Количество аудиоканалов 8
Подключение
видео: BNC разъём - 8 шт.
аудио: BNC разъём - 8 шт.
Потребляемая мощность 1W
Размеры платы 120 х 85 х 20 мм
Вес 140 гр.


Загрузить актуальное программное обеспечение CVSCenter и техническую документацию на системы CVS можно со страницы Центра загрузки.

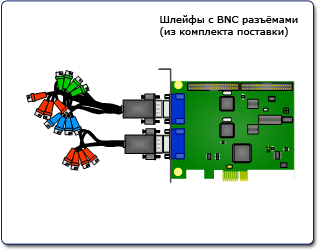

Типовые схемы подключения

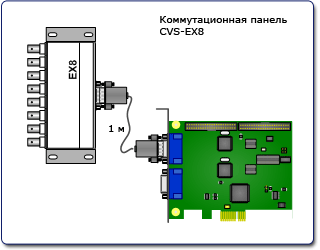

Универсальная внешняя коммутационная панель CVS-EX8 обеспечивает надежное подключение до восьми камер как через разъемы BNC, так и посредством клеммной колодки (соединение под винт).
Панель может быть размещена и закреплена на любой поверхности, в том числе и на DIN-рейке.
