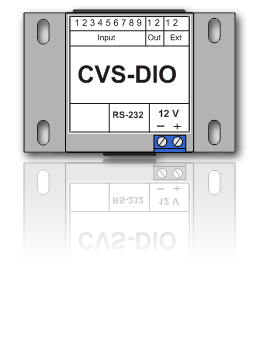

CVS-DIO - блок цифровых входов/выходов широкого спектра применения.

CVS-DIO предназначен для интеграции в системы CVS внешних датчиков для получения дискретных событий и возможности управления внешними исполнительными устройствами, поддерживает работу девяти датчиков типа «сухой контакт» и двух исполнительных устройств (шлагбаумы, ворота, светофоры и др.).

Входы — внешние датчики типа «сухой контакт» с индивидуальным программным заданием исходного состояния: «нормально замкнут» / «нормально разомкнут».

Выходы — реле с гальванически развязанными контактами, с индивидуальным программным заданием исходного состояния: «нормально-замкнутый» / «нормально-разомкнутый».

Подключение блока к компьютеру осуществляется через последовательный порт RS-232. Шлейф для подключения входит в комплект поставки. Допустимо подключение устройства через адаптер USB-COM.

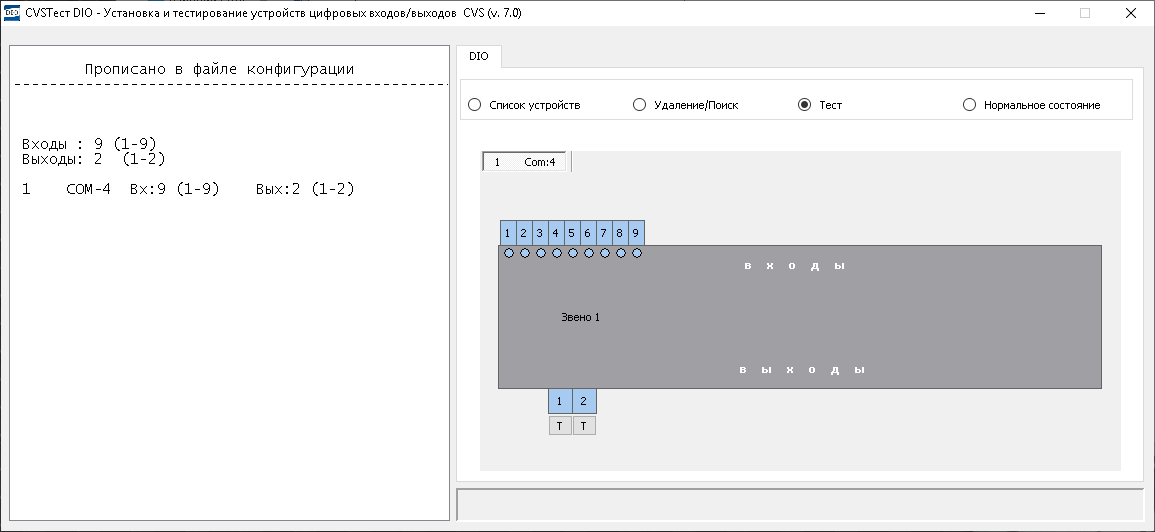

Начальная установка состояния датчиков и контактов реле производится в программе CVSTest-DIO, которая входит в комплект программного обеспечения систем CVS.
Для увеличения количества обслуживаемых датчиков и управляемых выходов имеются блоки расширения цифровых входов/выходов - CVS-DIO 1/2/3, которые подключаются через сооветствующие контакты на блоке (группа контактов Ext).

Контакты реле не предназначены для управления силовыми устройствами более 1А, более 100 В. При необходимости, следует использовать дополнительные средства коммутации.

Логическая привязка изменений состояний датчиков к камерам и событиям в системе - произвольная, задается в окне «Сценарий» в программе CVSCenter.

---

---

Технический паспорт, гарантийный талон и инструкция по установке CVS-DIO находится здесь.

По всем техническим вопросам работы оборудования обращайтесь к разработчикам систем CVS.
