Устройство CVS-VS предназначено для анализа видеосигнала, прошедшего по видеотракту от камеры до устройства видеоввода.

По результатам анализа инсталлятору предоставляется информация о качестве кабельной траcсы и согласующих устройств:
  • амплитудно-частотная характеристика тракта.

  • форма, амплитуда и длительность строчного импульса.

  • частота развертки.

  • амплитуда и подавление цветовой вспышки (для цветных камер).

  • омическое сопротивление кабеля.

  • относительная амплитуда видеосигнала для различных разрешений до 500 ТВЛ.

Данная информация позволяет оценить пригодность кабельной трасы для решения поставленных задач и, при необходимости, принять решение об установке дополнительных устройств усиления и согласования, а так же правильно провести их настройку.

Зачем инсталлятору видеоскоп? Подробная инструкция и описание работы устройства.

Анализатор видеосигнала (видеоскоп) является программно-аппаратным комплексом.

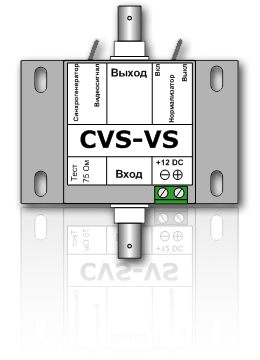

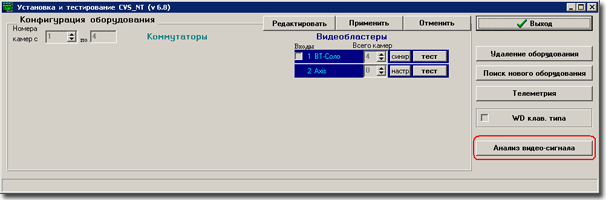

Состоит из внешнего устройства и программного модуля, работающего в составе CVSTest (кнопка Анализ видеосигнала).

CVSTest :: VS


Видеоскоп включается в разрыв между видеовходом платы оцифровки и кабелем, идущим от камеры или устройств согласования (если таковые имеются).

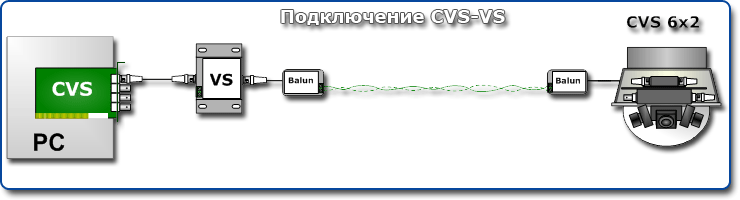

Схема подключения CVS-VS


Для работы с анализатором видеосигнала CVS-VS на ноутбуках выпущена специальная версия программного обеспечения с поддержкой плат с интерфейсом PCMCIA на базе АЦП Philips SAA713x.

Рекомендуемые платы с PCMCIA-интерфейсом:

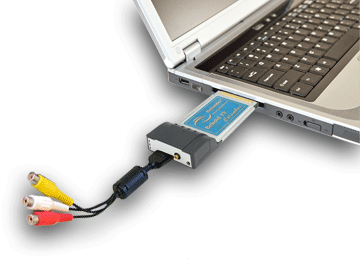

Поддержка PCMCIA плат оцифровки аналогового видео



AVerMedia AVerTV Hybrid + FM Cardbus




Beholder BeholdTV Columbus




AVerTV Cardbus Plus




Compro VideoMate P35



В случае наличия в системе внешнего матричного коммутатора - видеоскоп подключается между видеовходом платы оцифровки и кабелем, идущим от первого выхода коммутатора (Out 1).

Анализатор видеосигнала функционально заменяет комплекс специальной аппаратуры (осциллограф, тестовый генератор, анализатор и т.д.).

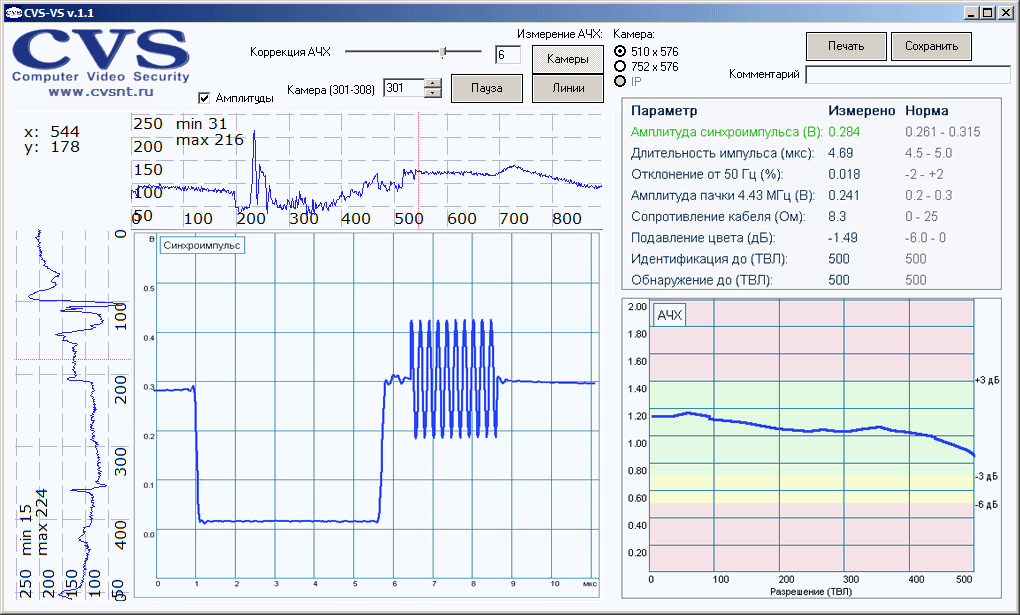

Видеоскоп позволяет получать на мониторе компьютера осциллограмму строчного импульса и амплитудно-частотную характеристику видеотракта.



Технические параметры:
  • амплитуда анализируемого видеосигнала 0,2 – 1,7 В.
  • дискретность измерений 14 нс.
  • питание устройства осуществляется от любого нестабилизированного источника DC 8 - 15 В, рассчитанного на ток не менее 200 мА.
  • габаритные размеры 100 х 78 х 20мм.
  • вес 150 гр.
Анализатор видеосигнала не требует настройки и работает в автоматическом режиме.

В программное обеспечение анализа видеосигнала добавлена дополнительная функция Измерение АЧХ камеры, которая позволяет оценить основные параметры видеокамеры и объектива:
  • реальное разрешение по горизонтали и вертикали,
  • соотношение сигнал-шум,
  • величину автоматического усиления при малой освещенности,
  • среднеквадратичное значение шума,
  • минимальный размер видимого объекта от поля зрения.
Загрузить актуальное программное обеспечение можно со страницы Центра загрузки.
