Традиционные телевизионные системы охраны строятся на базе плат оцифровки аналоговых видеосигналов в компьютер.
Видеокамеры подключаются непосредственно к плате оцифровки видео, на которой размещены либо один либо четыре АЦП. К каждому АЦП возможно подключение
от одной до четырёх камер (каналов). Коммутатор каналов находится непосредственно в каждом АЦП.
Главной отличительной особенностью систем CVS, построенных на базе плат оцифровки видео, является скорость коммутаций каналов
для ввода изображений с камер в компьютер.
Предельно высокая частота коммутаций асинхронных камер на одном АЦП в системах CVS в два-три раза превышает лучшие мировые аналоги.
Благодаря этому техническому параметру системы Аккорд открывают возможность строить многокамерные мультиплексные системы с
частотой оцифровки близкой к реальному видео.
По своим характеристикам cистемы Аккорд закрывают пробел на рынке телевизионных систем безопасности в частотах оцифровок в диапазоне
от 8 до 25 FPS на камеру при разрешении 768х576 пикселей.
Высокие технические показатели систем CVS на базе плат видеоввода были отмечены членами Экспертного совета Национальной отраслевой премии
«За Укрепление Безопасности России – 2007» в категории «Антикриминал–Антитеррор».

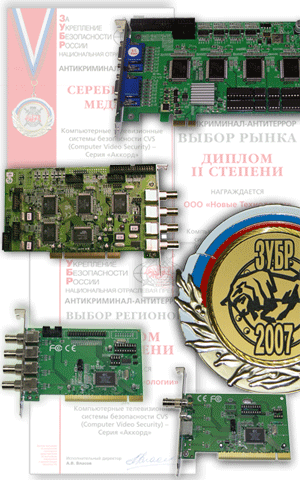

Компьютерные телевизионные системы безопасности CVS получили следующие награды:
- Серебряная медаль Национальной премии «За Укрепление Безопасности России - 2007» присуждена за достижения в области технических средств, за интеграцию и разработку систем, за организационные решения.
- Диплом II степени «Выбор рынка» присужден по результатам голосования участников крупнейших мероприятий отрасли.
- Диплом III степени «Выбор регионов» присужден по результатам голосования региональных экспертов, представителей крупнейших предприятий и администраций субъектов РФ.
Экспертный совет премии обратил особое внимание на конкурентные преимущества компьютерных телевизионных систем безопасности
CVS (Computer Video Security) серии Аккорд.
Классификация традиционных систем следующая:
- количество подключаемых камер к плате.
- скорость оцифровки и обработки видеоизображений.
Модельный ряд:
| Название системы |
Количество видеоканалов |
Скорость оцифровки,
FPS |
Шина подключения |
| Системы, снятые с производства |
| Системы на базе АЦП Techwell |
| Октава |
8 |
200 / 200 (25) |
PCI Express |
| Cистемы на базе АЦП Bt878A |
| Аккорд-4E |
4 |
200 / 200 (50) |
PCI Express |
| Аккорд-8E |
8 |
133 / 133 (16,7) |
PCI Express |
| Аккорд-12E |
12 |
150 / 150 (12,5) |
PCI Express |
| Аккорд-16E |
16 |
160 / 160 (10) |
PCI Express |
|
Примечание:
В таблице указано значение для полей / кадров соответственно.
В скобках указано значение для одной камеры при разрешении 768х576 пикселей (для системы Октава - 704х576 пикселей).
|
|
| Соло |
1 |
50 / 50 |
PCI 2.1 |
| Гамма-4 |
4 |
12,5 / 10 (3,1) |
PCI 2.1 |
| Гамма-16 |
16 |
50 / 50 (3,1) |
PCI 2.1 |
| Гамма-16E |
16 |
50 / 50 (3,1) |
PCI Express |
| Квартет |
4 |
40 / 40 (10) |
PCI 2.1 |
| Аккорд-4 |
4 |
200 / 200 (50) |
PCI 2.1 |
| Аккорд-8 |
8 |
133 / 133 (16,7) |
PCI 2.1 |
| Аккорд-12 |
12 |
150 / 150 (12,5) |
PCI 2.1 |
| Аккорд-16 |
16 |
160 / 160 (10) |
PCI 2.1 |
|
|
Телевизионные системы безопасности на базе плат оцифровки видео
