ВНИМАНИЕ !!!

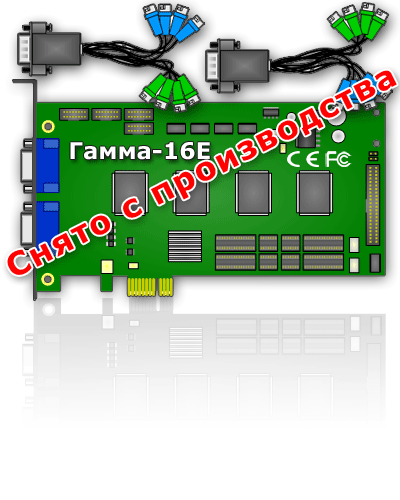

Система Гамма-16E снята с производства.

Телевизионная система охраны для подключения шестнадцати камер.

Скорость оцифровки и записи видео для данной системы - 50 FPS при подключении 16 камер (3 FPS на каждую камеру).

Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 768х576 пикселей без снижения скорости оцифровки).

Опционально в плату может быть установлено устройство автоматического контроля работоспособности компьютера - CVS WD+ (Watch Dog).

В компьютер может быть установлено несколько плат Гамма-16Е или других систем CVS.

В базовый комплект системы входят:

плата оцифровки видеоизображений, модель Гамма - Е.
ключ защиты программного обеспечения CVS-CHIP с лицензией 4S (Гамма-16).
оптический диск с программным обеспечением и технической документацией.
комплект кабелей с BNC разъемами.

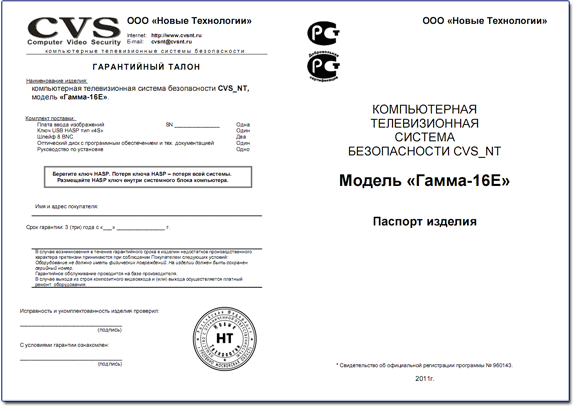

технический паспорт, гарантийный талон.
упаковочный комплект.

Технические параметры:

Входной видеосигнал	1V p-p
Входное сопротивление	75 Ом
Отношение Сигнал / Шум	> 50dB
Полоса пропускания	50Гц ÷ 7МГц
Скорость переключения между каналами	< 20мс
Количество видеоканалов	16
Подключение	1. BNC разъём - 8 шт. 2. BNC разъём - 8 шт.
Шина подключения	PCI Express x1
Напряжение питания	DC 5V
Потребляемая мощность	20W
Размеры платы	190 х 110 х 20 мм
Вес	180 гр.

Загрузить актуальное программное обеспечение CVSCenter и техническую документацию на системы CVS можно со страницы Центра загрузки.

Типовые схемы подключения

Камеры удалены на расстояние не более 200 м.

Универсальная внешняя коммутационная панель CVS-EX8 обеспечивает надежное подключение до восьми камер как через разъемы BNC, так и посредством клеммной колодки (соединение под винт).
Панель может быть размещена и закреплена на любой поверхности, в том числе и на DIN-рейке.

Камеры удалены на расстояние до 500 м.

Данный вариант подключения может быть использован, когда некоторые камеры удалены от компьютера на расстояние свыше 200м и сигнал проходит по коаксиальному кабелю РК75-3,7 или RG-59.
Нормализатор сигналов CVS VN8 Ext обеспечивает компенсацию потерь от +3дБ до +9 дБ по НЧ.

Универсальная внешняя коммутационная панель CVS-EX8 обеспечивает надежное подключение до восьми камер как через разъемы BNC, так и посредством клеммной колодки (соединение под винт).
Панель может быть размещена и закреплена на любой поверхности, в том числе и на DIN-рейке.

Для подключения удалённых камер (от 500 до 900 м) может быть использован комплект приёмник-передатчик CVS TC2 / RC2.
