     Аккорд - 8Е

ВНИМАНИЕ !!!


Производство систем Аккорд-8Е прекращено.





Телевизионная система охраны для подключения восьми камер.

Скорость оцифровки и записи видео для данной системы - 133 FPS при подключении 8 камер (16,7 FPS на каждую камеру - живое видео).

Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 768х576 пикселей без снижения скорости оцифровки).

Опционально в плату может быть установлено устройство автоматического контроля работоспособности компьютера - CVS WD+ (Watch Dog).

В компьютер может быть установлено несколько плат Аккорд-8Е или других систем CVS.


В базовый комплект системы входят:

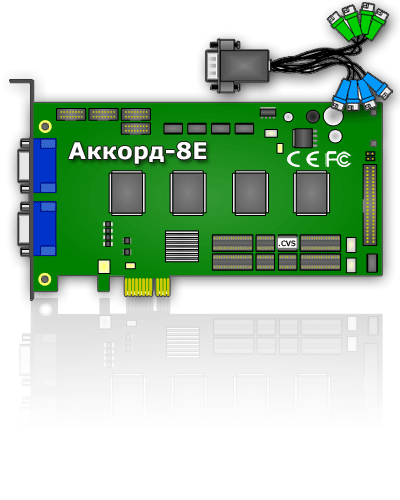

  • плата оцифровки видеоизображений, модель Аккорд.
  • ключ защиты программного обеспечения CVS-CHIP с лицензией Аккорд-8.
  • оптический диск с программным обеспечением и технической документацией.
  • комплект кабелей с BNC разъемами.

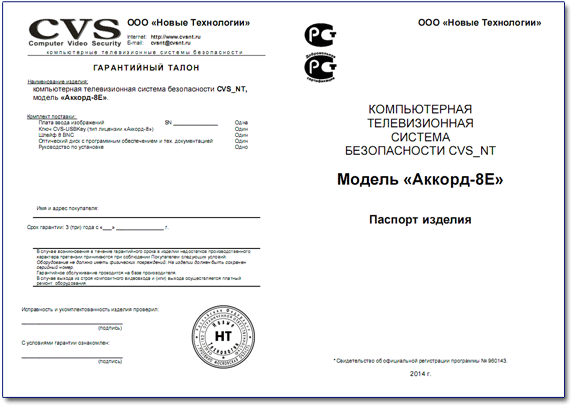

  • технический паспорт, гарантийный талон.
  • упаковочный комплект.


Технические параметры:

Входной видеосигнал 1V p-p
Входное сопротивление 75 Ом
Отношение Сигнал / Шум > 50dB
Полоса пропускания 50Гц ÷ 7МГц
Скорость переключения между каналами < 20мс
Количество видеоканалов 8
Подключение видео: BNC разъём - 8 шт.
Шина подключения PCI Express x1
Напряжение питания DC 5V
Потребляемая мощность 20W
Размеры платы 190 х 110 х 20 мм
Вес 180 гр.


Загрузить актуальное программное обеспечение CVSCenter и техническую документацию на системы CVS можно со страницы Центра загрузки.



Типовые схемы подключения

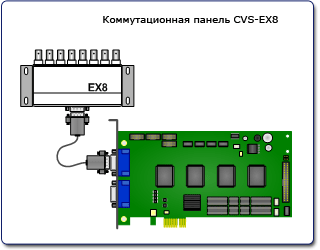

Камеры удалены на расстояние не более 200 м.



Универсальная внешняя коммутационная панель CVS-EX8 обеспечивает надежное подключение до восьми камер как через разъемы BNC, так и посредством клеммной колодки (соединение под винт).
Панель может быть размещена и закреплена на любой поверхности, в том числе и на DIN-рейке.
Камеры удалены на расстояние до 500 м.



Данный вариант подключения может быть использован, когда камеры удалены от компьютера на расстояние свыше 200м и сигнал проходит по коаксиальному кабелю РК75-3,7 или RG-59.
Нормализатор сигналов CVS VN4 обеспечивает компенсацию потерь от +3дБ до +9 дБ по НЧ.

Для подключения удалённых камер (от 500 до 900 м) может быть использован комплект приёмник-передатчик CVS TC2 / RC2.
